盾构机顶管专用泵02
添加时间:2023.12.29
![盾构机顶管专用泵02](/upfile/202303/2023030159511693.jpg)

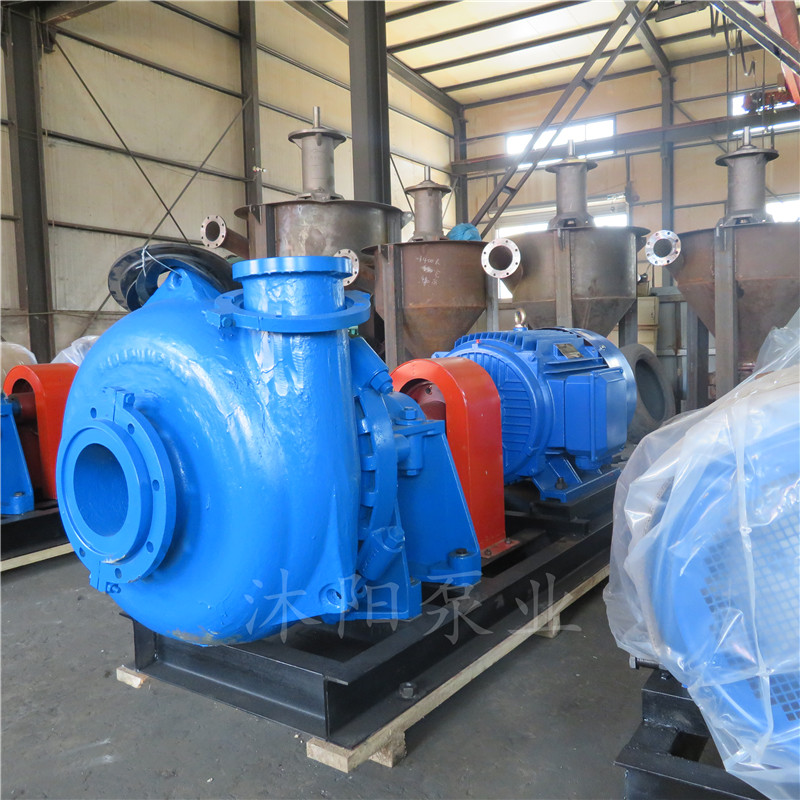

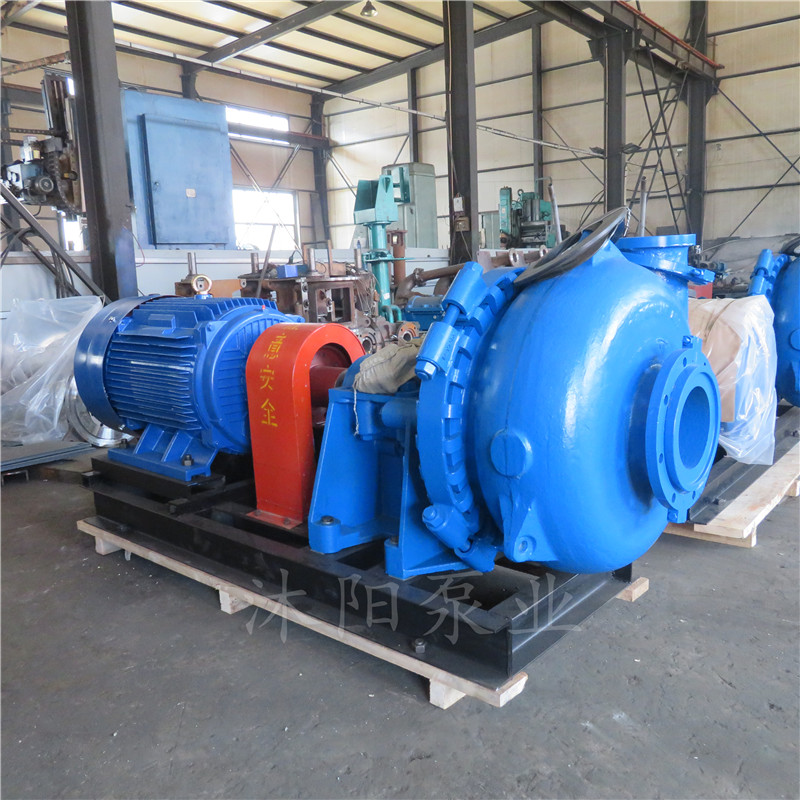

G(或GH)型砂砾泵采用以卡带连接的单泵壳结构,主要用于用于颗粒太大以至于一般渣浆泵不能输送的大颗粒强磨蚀物料的连续输送,一般用作挖泥船挖泥泵,河道疏浚泵、采砂船抽砂泵、采矿及金属冶炼爆渣的输送泵等。其中GH型为高扬程砂砾泵。
一、G GH砂砾泵结构特点
该系列砂砾泵由泵头,密封组件,轴承组件,托架等组成,轴承润滑方式为油脂润滑。
过流部件叶轮,泵体,前护板,后护板均采用强抗磨高铬合金或耐磨合金钢,硬度不低于58HRC.
可调节叶轮与护板之间的间隙,保证泵的高效运行。
筒式结构轴承组件,选用高容量轴承设计,轴承采用脂润滑、油润滑以适应不同的使用工况。
密封形式:填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

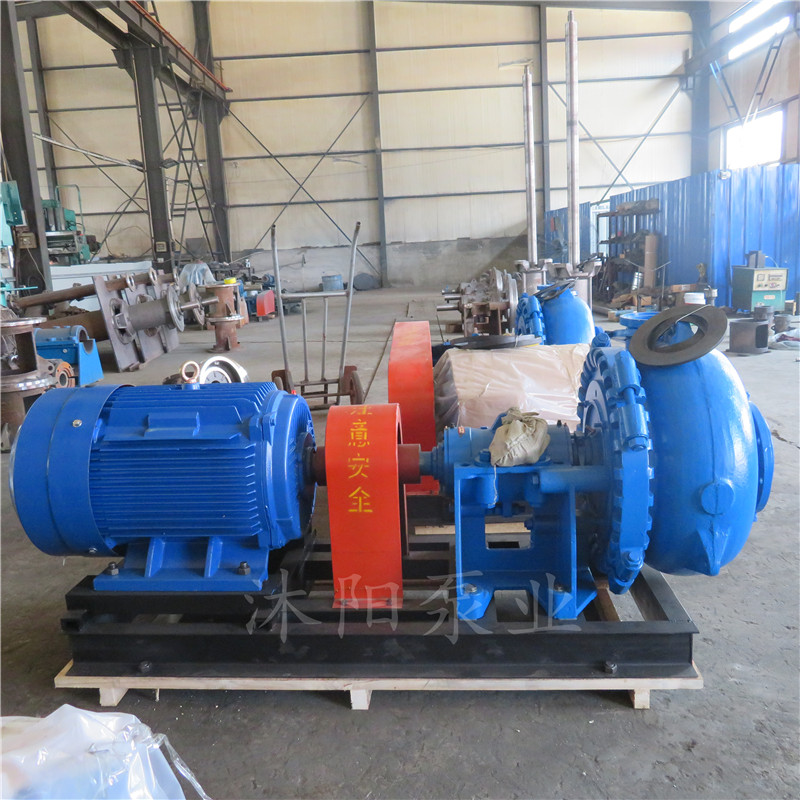

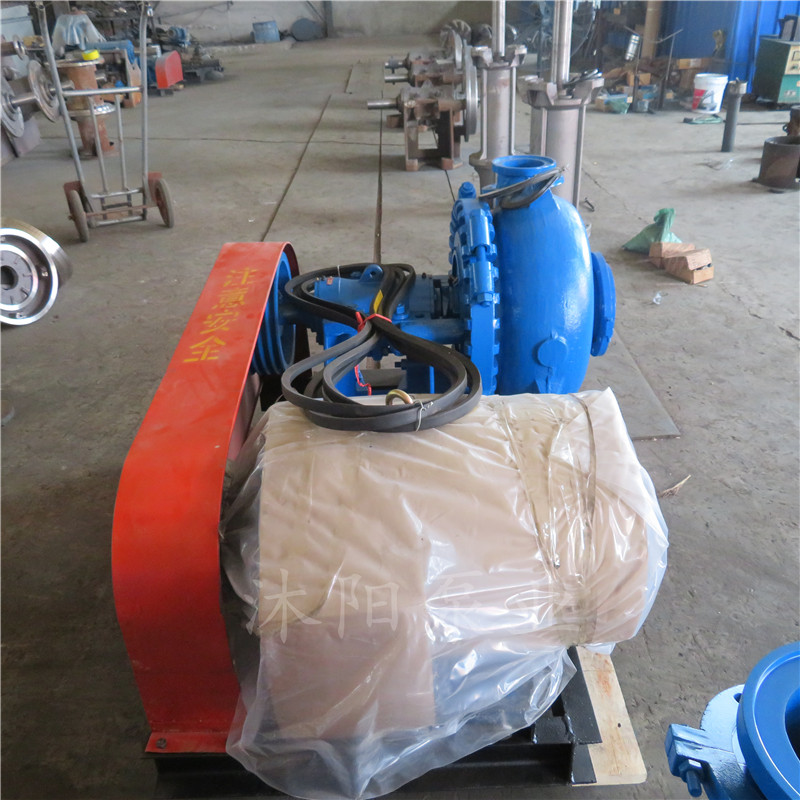

传动方式:V型三角带传动、弹性联轴器传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置,可控硅调速等。采用多种速度和多种变型方式,使得泵在最佳工况下运行。使用寿命长,运行效益高,能满足多类恶劣的输送条件。
泵的吐出口方向可在360°的任何一个位置,以适应不同的现场安装条件。
二、型号意义
三、G GH高耐磨大流道砂砾泵结构图
四、G GH高耐磨大流道砂砾泵选型图谱
